Pengalaman Magang dii RADNET

Hai teman-teman semuanya , Perkenalkan nama saya Yuvens Anggito , saya berasal dari sekolah SMK ST.LOUIS yang berada di kota Surabaya,beralamatkan di jalan tidar no.117.

    Nah jadi dipostingan saya kali ini adalah sekedar ingin menceritakan sedikit tentang pengalaman magang saya selama di RADNET , nah selama 6 bulan saya magang di RADNET saya mendapatkan banyak sekali pelajaran yang tidak saya temukan di sekolah, terutamanya jika saya terjun langsung dibidangnya RADNET itu sendiri.Bukan hanya mendapatkan pengalaman saja disana saya juga mendapatkan berbagai macam pengalaman,mulai dari pengalaman bagaimana sih rasanya bekerja itu sampai pengalaman dengan bertemu orang-orang baru dan juga teman-teman baru disana

PT Rahajasa Media Internet (RADNET) merupakan suatu lembaga/organisasi yang menyediakan layanan berbasis internet ,disana kita akan diajarkan bagaimana cara instalasi jaringan itu sendiri , dari mulai memasang antenanya sampai mengakses ruang servernya.

Tidak hanya itu disana kita juga diajarkan tentang sistem operasi yang biasa digunakan disana yaitu linux ubuntu , Sistem operasi yang saya gunakan disana adalah Ubuntu MATE , Lalu cisco,GNS3,Udemy bisa dilihat yah ini sertifikat udemy nya seperti berikut sertifikatnya:

Lalu juga di ajak terjun kelapangan yah walaupun jarang-jarang,dan juga sebagainya (bisa dilihat di halaman blog saya).

.Mungkin itu tadi yang dapat saya ceritakan kepada kalian tentang pengalaman magang saya selama 3 bulan di RADNET , tentunya saya sangat berterimakasih kepada RADNET karena telah membimbing saya & membagi ilmunya kepada saya layaknya seorang murid.

Terimakasih RADNET...

Rangkuman Vlan#3

CRS atau Cloud Router Switch, produk keluaran mikrotik yang didesain untuk kebutuhan switching,tapi perangkat ini juga dibekali dengan RouterOS seperti pada perangkat Routerboard meskipun menggunakan RouterOS cara konfigurasi Vlan akan berbeda dengan mengonfigurasikan Vlan di Routerboard

Untuk topologi nya ada internet,lalu ke router utama,ke CRS lalu ke bawah ke vlan,untuk konfigurasi router utama RB450Gx4,pastikan router utama sudah memiliki basic config untuk mendapatkan koneksi inteernet dari ether1,remote dengan winbox,pastikan pada router utama sudah terkoneksi initernet,pasang juga NAT agar client nanti juga bisa terkoneksi ke internet,lalu distribusikan Vlan dengan membuat Vlan pada ether2 kemudian beri IP address pada masing-masing Vlan,nantinya IP yang berbeda akan bisa didistibusikan walau hanya menggunakan satu interface fisik saja.

Untuk konfigurasi Vlan pada perangkat CRS,masuk ke winbox,untuk melewatkan Vlan pada perangkat CRS kita harus melakukan bridging terlebih dahulu,karena semula perangkat ini menggunakan RouterOS yang konfigurasinya biasa digunakan sebagai Router. Agar setiap interface hanya bisa melewatkan traffic yang memiliki tagged VLAN ID yang sesuai maka harus dilakukan Vlan filtering.

Jika sudah melewati konfigurasi-konfigurasi tersebut perangkat CRS sudah bisa melewatkan service yang diberikan router utama melalui Vlan, kemudian melewati ether1 di CRS sebagai Trunk Port kemudian access port ada di ether9 dan ether10. Tetapi kita sebagai client mendapatkan layanan DHCP server dari router utama router RB450Gx4 saat kita membuka winbox dan ingin meremote perangkat CRS ini, kita sudah tidak bisa melakukannya karena sudah mengaktifkan Vlan filtering, Bagaimana Cara kita untuk tetap bisa melakukan konfigurasi ke perangkat CRS ini?, caranya bisa dengan tambahkan Vlan untuk management agar bisa melakukan konfigurasi ke perangkat CRS ini.

Rangkuman Vlan #2 : Vlan configuration on Routerboard

Vlan atau Virtual LAN adalah sebuah metode yang bisa kita terapkan apabila kita memiliki keterbatasan untuk interface fisiknya,kabelnya terbatas atau mungkin wirelessnya terbatas,biasa dikombinasikan apabila kita ingin menerapkan beberapa servis/beberapa layanan tetapi hanya akan kita lewatkan di satu interface fisik saja.

Fitur Routerboard untuk layer 2:
1.Switch Chipset(Hardware)
2.Bridge tanpa switch chipset(Software)

Konfigurasi Vlan di Routerboard menggunakan switch chipset(Hardware)
dari internet kemudian masuk ke sebuah router utama/router gateway kemudian di distribusikan ke bawah,distribusi ini diterapkan dengan 2 Vlan.

Konfigurasi Vlan di Routerboard tanpa menggunakan switch chipset(Software)
pada konfigurasi tanpa menggunakan switch chipset ini akan tepat digunakan untuk provide sebuah wireless tapi nanti dari wireless tersebut akan dipindahkan,jadi ada wireless untuk staff/karyawan dan juga ada wireless untuk publik

keuntungan menggunakan Vlan di Routerboard menggunakan switch chipset adalah trafic Vlan nanti akan dilewatkan melalui hardware switch chipsetnya.

dan untuk keuntungan konfigurasi vlan tanpa menggunakan switch chipset adalah kita bisa melakukan bridging,cara ini bisa kita gunakan  saat perangkat kita tidak memiliki switch chipset atau mungkin untuk koneksi menggunakan interface yang tidak support switch chipset seperti wireless.

Rangkuman Vlan #1

Fungsi dari Vlan ini ada dua yaitu:
1.Untuk membuat beberapa pengelompokkan network pada satu switch yang sama atau lebih.
2.Untuk memuatkan beberapa link layer2 pada sebuah link layer1.

dan untuk Standar Protokol Vlan adalah: IEEE 802.1q atau bisa dibilang Dot1q.

Perbedaan paket yang sudah ada Vlan dengan yang belum ada Vlan: bisa kita lihat pada ethernet frame ada preamble,destination mac,source mac,ether type/size,payload,crc/fcs jika sudah terdapat vlan maka akan ada 802.1q header diantara ether type/size dan payload

contohnya ada 6 komputer dengan 1 switch, tiap-tiap komputer diberi tugas masing-masing, jika tanpa vlan komputer ini tidak boleh saling terhubung/tidak bisa terhubung, jadi untuk menyambungkan-nya dibutuhkan vlan yang terdapat pada switch managable, tanpa vlan pun sebenarnya bisa terhubung namun membutuhkan 3 switch untuk 6 komputer, cara ini tidak efektif karena akan memakan banyak biaya pada switch, sehingga diperlukan vlan yang mana hanya 1 switch saja bisa digunakan untuk 6 komputer dengan membagi-bagi port yang ada pada switch.

Empat macam perbedaan pada setting:
1.Routerboard tanpa switch chip
2.Routerboard dengan switch chip
3.CRS(Cloud Router Switch)
4.CSS(Cloud Smart Switch)

Cara membuat hotspot mikrotik di gns3

Hi,jadi pada kali ini saya akan memberitahu bagaiman caranya membuat hotspot pada mikrotik,cara nya gampang kok sama seperti men-setting mikrotik pada umumnya cuman bedanya hotspot ini diperuntukkan untuk virtual komputer di GNS3.

Langkah-langkahnya:

1.Mikrotik ini harus terhubung ke internet terlebih dahulu,cara nya bisa dilihat DISINI

2.Setelah itu buka winbox nya karena lebih mudah men-setting dengan remote dari winbox daripada langsung dari gns3

3.Setelah login mikrotik masuk ke IP>addresses.Jika sudah akan tampak seperti ini

4.Jika sudah lalu tambah ip untuk hotspot seperti ini

5.Lalu pergi ke IP>hotspot lalu buat hotspot seperti ini bisa dari meng-klik tanda "+" atau bisa juga dari "hotspot setup",jika sudah akan seperti ini.

6.Jika sudah kembali ke GNS3,lalu klik pada vpcs kita,klik console,lalu ketikkan "sh ip all" untuk mengcheck ip,lalu tambahkan ip dengan "ip dhcp -r",lalu ketikkan lagi "sh ip all" untuk mengcheck apakah kita sudah mendapatkan ip.

7.Jika sudah kita coba ping,gambar di bawah menandakan kita masih belum mem-bypass mikrotik nya bisa dilihat ada tulisan prohibited yang arti nya belum mendapat akses,kenapa harus kita bypass?karena ini merupakan virtual pc gns3 buka pc sungguhan jadi tidak bisa menuju ke halaman login mikrotik.

8.lalu kita pergi ke winbox,klik IP>hotspot>Host,lalu kita klik kanan pada ip vpcs kita make binding,lalu tulisan regular kita ganti bypassed bisa dilihat seperti digambar

9.Jika sudah kita coba ping lagi maka hasilnya akan seperti gambar dibawah ini,ini menandakan kita sudah terhubung ke hotspot.

Sekian terimakasih.

menghubungkan mikrotik ke internet

Pertama-tama install dulu loopback adapter,jika sudah akan tampak seperti ini:

Jika sudah Wireles network nya atau biasa kita sebut WIFI tersebut kita klik kanan,lalu properties,setelah itu sharingkan dengan loopback adapter

Lalu buka GNS3,drag cloud,lalu klik kanan cloud,lalu klik configure,tambahkan port untuk loopback adapter,di dalam cloud loopback adapter dinamakan local area network 2,jadi kita klik dan akan seperti pada gambar ini

Setelah itu drag juga mikrotik,lalu sambungkan local area network 2 dengan ether0 pada mikrotik.

Setelah itu kita konfigurasi mikrotik dengan klik kanan lalu console,isi seperti pada gambar ini

jika sudah cek ip dulu dengan "ip addr pr",jika sudah ada ip kita bisa mencoba untuk ping apakah mikrotik sudah terhubung ke internet atau belum,jika sudah bisa ping maka akan seperti gambar ini

Router mikrotik yang sudah terhubung ke internet tentu saja sudah terkoneksi juga ke real network.Untuk itu kita bisa melakukan konfigurasi router menggunakan winbox agar lebih mudah,pertama buka winbox lalu tinggal klik network kita dan klik connect seperti punya saya.

Dan hasilnya akan seperti ini

Sekian tutorial dari saya.

konfigurasi vlan di gns3

pada kali ini saya akan membuat tutorial konfigurasi vlan dengan menggunakan switch cisco/cisco iou.

langkah-langkahnya:

1.pertama buat topologinya seperti pada gambar ini,dengan menggunakan 1 cisco iou dan 4 buah pc,tetapi jika kalian ingin menambah pc nya juga boleh.

2.buat vlan terlebih dahulu dan berikan penamaan pada vlan tersebut,contoh nya pertama"(config t)lalu (vlan 10)lalu(name sales)terserah kalian sebenarnya,lalu (vlan 20)lalu(name admin)lalu (exit),jika sudah bisa di check dengan show vlan.

3.konfigurasikan vlan 10 seperti pada gambar

4.konfigurasikan vlan 20 seperti pada gambar

5.jika sudah bisa dii check dengan "show vlan".

6.masukkan ip pada masing-masing pc,vlan 10=pc1:192.168.1.1/24
                                                                              pc2:192.168.1.2/24

                                                               vlan 20=pc3:192.168.1.3/24
                                                                             pc4:192.168.1.4/24

7.untuk pengetesan bisa dilakukan dengan ping ip pc masing-masing.


sekian.

konfigurasi ping cisco ke mikrotik

langkah-langkahnya:
1.buat topologi dengan 1 cisco dan 1 mikrotik

 2.konfigurasikan mikrotik seperti pada gambar

3.konfigurasikan cisco seperti pada gambar

4.jika sudah tinggal ping saja ip masing-masing pada mikrotik dan pada cisco.

Cara install cisco router di GNS3

1. Kita Buka GNS3, Kemudian pilih menu Edit >> Preference (Ctrl+Shift+P)



2. Kita Pilih IOS routers >> New



3. Kita Browse IOS routers yang telah di download

4. Akan ada peringatan Seperti gambar dibawah ini, peringatan akan mengubah file.bin menjadi images kita pilih yes



5. Kita pilih Next >> Biarkan tetap 512MB Next



Finish

Apply >> OK

6. Pilih symbol Router terdapat c7200 drag and drop ke lembar kerja (saya drag and drop 2x seperti pada gambar dibawah)

Cara install GNS3 di linux ubuntu

Hi,jadi saya akan menjelaskan bagaimana cara menginstall GNS3 di Linux.

Langkah-langkahnya:

1.Pertama masuk ke blog resmi GNS3 nya DISINI

2.Lalu login,jika belum punya akun,kalian bisa buat dulu.

3.Setelah itu akan muncul tampilan seperti ini:

Lalu klik Download.

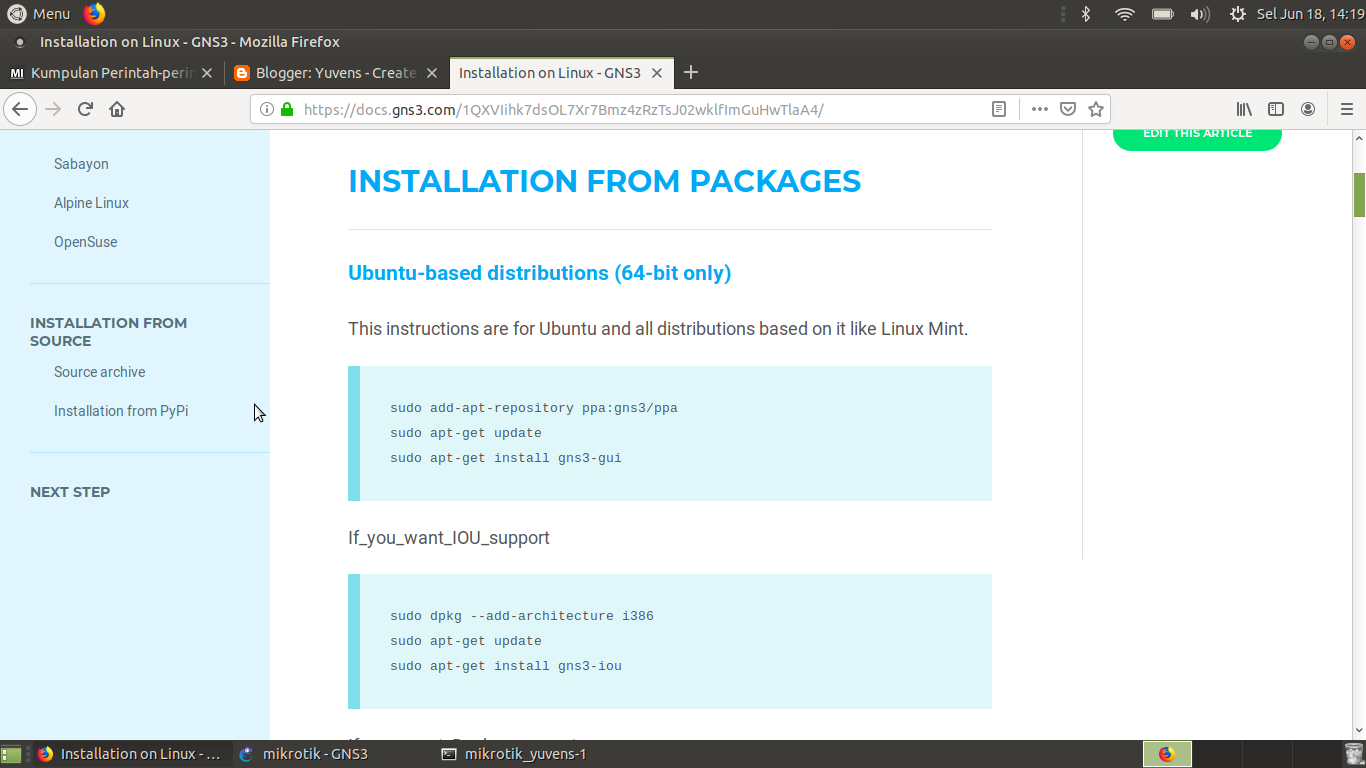

4.Dan akan muncul tampilan seperti ini,kalian tinggal masukkan saja perintah seperti di gambar,dimasukkan ke terminal:

5.Jika sudah panggil GNS3 dari terminal dengan cara ketikkan "gns3" di terminal.

6.GNS3 sudah bisa di pakai.

Cara install mikrotik di GNS3 linux sampai berhasil login

Hi,jadi pada kali ini saya akan menjelaskan cara install mikrotik di GNS3 sampai bisa login ke dalam mikrotik.

Oke,langsung saja ini langkah-langkah nya:


1. Download File Iso Mikrotik

Oke sebelumnya kita download terlebih dahulu file iso mikrotik nya , kalian bisa mendownloadnya dengan meng klik ---->>>>DISINI<<<<----

 2. Mengcopy File Iso

Setelah itu kalian copy file iso yang sudah kalian download dari folder "Home\Download" ke dalam folder "Home\GNS3".. maka kalian bisa lihat hasinya seperti gambar diatas..

3. Masuk kedalam Folder GNS3




Setelah itu kita masuk kedalam folder GNS3 dengan menggunakan command :

"cd /home/fahmilm/GNS3"

4. Membuat File IMG

buat file img dengan menggunakan command :

"qemu-img create -f qcow2 qemu2.img 64M"

5. Mengisi OS kedalam File IMG

Setelah itu kita akan mengisi file os kedalam file img, dengan menggunakan command :

"qemu-system-x86_64 qemu2.img -cdrom mikrotik-6.33.iso -boot d"

Setelah itu otomatis akan muncul windows "QEMU" dan penginstallan mikrotik dilakukan oleh "QEMU".

Setelah itu kita harus memilih packet yang akan diinstall...
Karena kita membutuhkan semua packetnya, kita harus mengklik "A" setelah itu kita klik "i"...

6. Hasil

Maka hasilnya akan seperti ini, dan nantinya kalian akan ditanya "do you want to keep old configuration?" (apakah kamu ingin menyimpan konfigurasi lama?), jika ya tekan "y" jika tidak tekan "n".

Lalu kalian tekan "y" untuk melanjutkan proses penginstallan..



Tunggu sampai proses installasi selesai, dan jika sudah selesai, maka kalian tekan "enter" untuk reboot qemu kita...



8. Konfigurasi Mikrotik di GNS3

Setelah itu kita buka GNS3, lalu kalian klik menu "edit" lalu kita klik option "preferences" untuk masuk ke pengaturan selanjutnya..

9. Membuat QEMU VM Templates

Setelah itu

1. klik option "Qemu VMs".

2. klik "new" untuk membuat Qemu VM Templates.



10. Memasukan Nama Untuk Nama VM

Setelah itu kalian masukan nama untuk VM kalian, boleh bebas, setelah itu kalian klik "next" untuk melanjutkan..

11. Setting QEMU Binary dan RAM

Setelah itu kita setting "Qemu binnary dan RAM", karena tadi kita membuat file img, kita gunakan RAM sebesar "64 MB".. lalu jika sudah selesai klik "next"...

12. Memasukan Disk Image



Setelah itu kalian masuka disk image kalian yang sudah kalian buat tadi dengan mengklik “browser”...

Maka nanti hasil nya seperti ini dan jika sudah selesai klik "finish" untuk menyelesaikan pembuatan Qemu VMs...



jangan lupa setelah selesai baru edit dulu

bisa dilihat simbol nya harus diganti menjadi router.

Lalu adapter di network nya juga:



13.Masuk ke Mikrotik sebagai admin

pertama drag mikrotik yang telah dibuat tadi

Setelah itu klik tombol "Start/Resume all node"

Setelah itu klik kanan pada mikrotik,dan klik console.

Nanti hasilnya akan seperti gambar di bawah ini:

jika sudah masukkan user sebagai "admin" dan saat di mintai password tekan Enter dengan maksud password tidak usah di isi.

Hasilnya akan seperti ini:

Sekian.....

dan ada tambahan sedikit solusi dari saya untuk pengguna GNS3 di linux ubuntu 16.04 ataupun 18.04,mungkin beberapa dari kalian akan mengalami sedikit eror saat pertama kali menggunakan linux,saat akan men setting mikrotik maupun saat akan membuat jaringan lokal saja,yang mana hanya terdiri dari VPCS dan Switch.

Nah untuk kendala awal-awal itu biasanya saat sudah menyambungkan pc ke switch lalu kita Start node nya, mungkin ada beberapa yang mengalami "GNOME-TERMINAL" not found.Nah itu cara nya kita tinggal masuk ke terminal linux kita dengan CTRL+ALT+T,setelah masuk kita ketikkan "sudo apt-get install gnome-terminal",jika sudah ter install,bisa kita buktikkan dengan men-start nya,jika sudah terinstall maka tidak akan ada lagi peringatan "Gnome-Terminal" not found.

dan tambahan lagi,mungkin untuk beberapa orang ada yang langsung berhasil mungkin ada yang tidak saat menjalankan mikrotik,kenapa kok gitu?padahal Vpcs sudah dan switch sudah bisa terhubung,logikanya semua harusnya juga sudah bisa dong.Iya memang bisa,cuman untuk router sedikit berbeda karena kita harus mendapat kan access dulu ke KVM baru bisa masuk ke console / men-setting mikrotik tersebut.Nah untuk bisa mendapat akses solusinya,setelah di cari-cari akhirnya ketemu di sebuah video youtube,jika kalian ingin solusinya bisa lihat DISINI.

Thanks.....
